Читання/запис 1,8 вольтових чіпів пам'яті 25 серії з допомогою програматора CH341A

18.02.2021

Як відомо в сучасній електроніці часто зустрічаються SPI чіпи пам'яті 25 серії з напругою живлення 1,8 вольта. У цій статті ми розповімо як можна прочитати/записати такий чіп за допомогою недорогого

і загальнодоступного програматора CH341A (Мал. 1), робоча напруга якого 3,3/5 вольт.

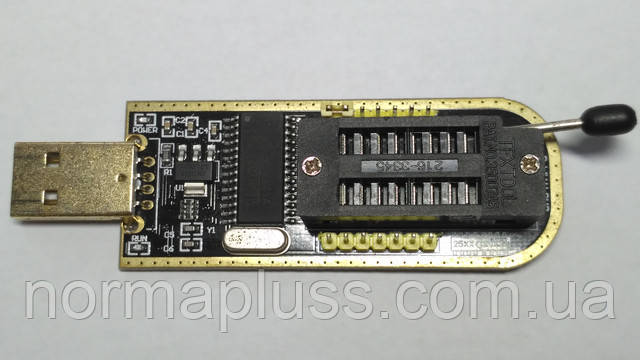

(Мал. 1 програматор CH341A)

Для коректної прошивки чіпа (та й щоб не спалити його) потрібно не тільки знизити напругу живлення до 1,8 вольта, а також і логічні рівні.

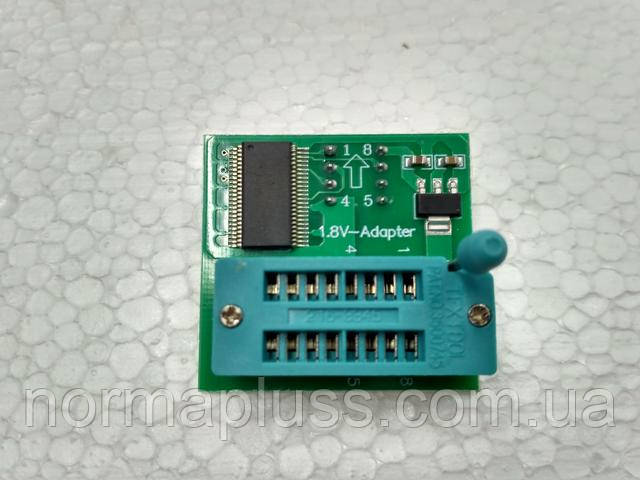

Для зниження напруги живлення і логічних рівнів до 1,8 вольта, можна використовувати недорогий і доступний перетворювач (Мал. 2)

(Мал 2. Перехідник-адаптер 1,8V для програматора)

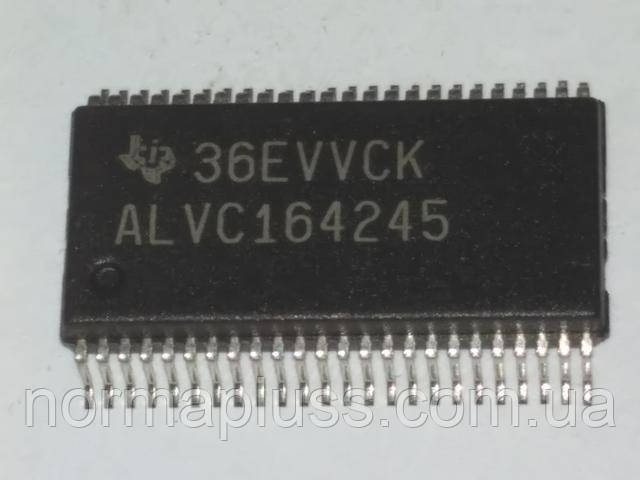

Перетворювач логічних рівнів виконаний на трансмітері SN74ALVC164245. (Мал 3)

(Мал 3. Мікросхема SN74ALVC164245)

Адаптер-перетворювач має зручну ZIF панель таку ж як і на програматорі, що спрощує роботу і не вимагає пайки.

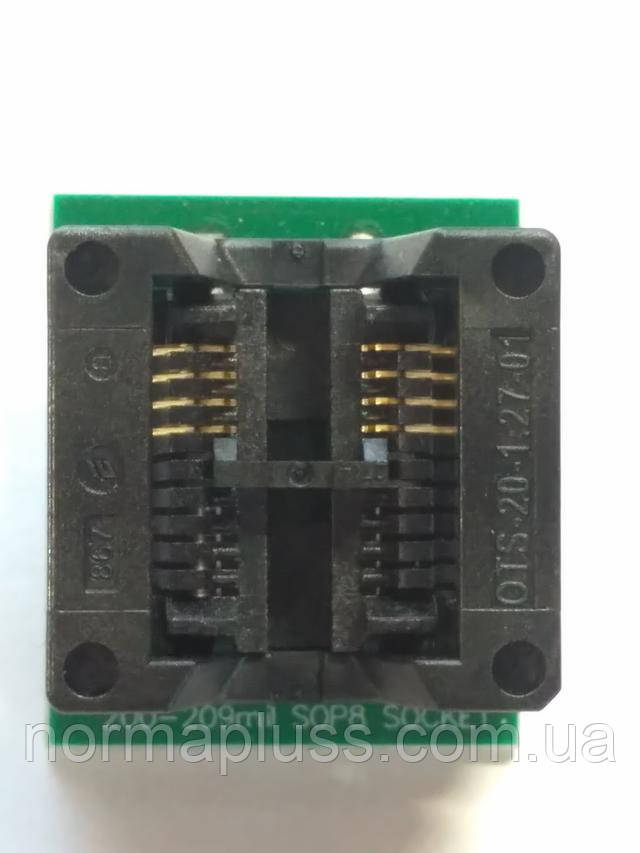

Також для зручності і спрощення роботи можна використовувати панельку перехідник SOP-8 на DIP-8 (Мал 4)

з нульовим зусиллям.

(Мал 4. Перехідник-адаптер SOIC8 SOP8 на DIP8 200mil)

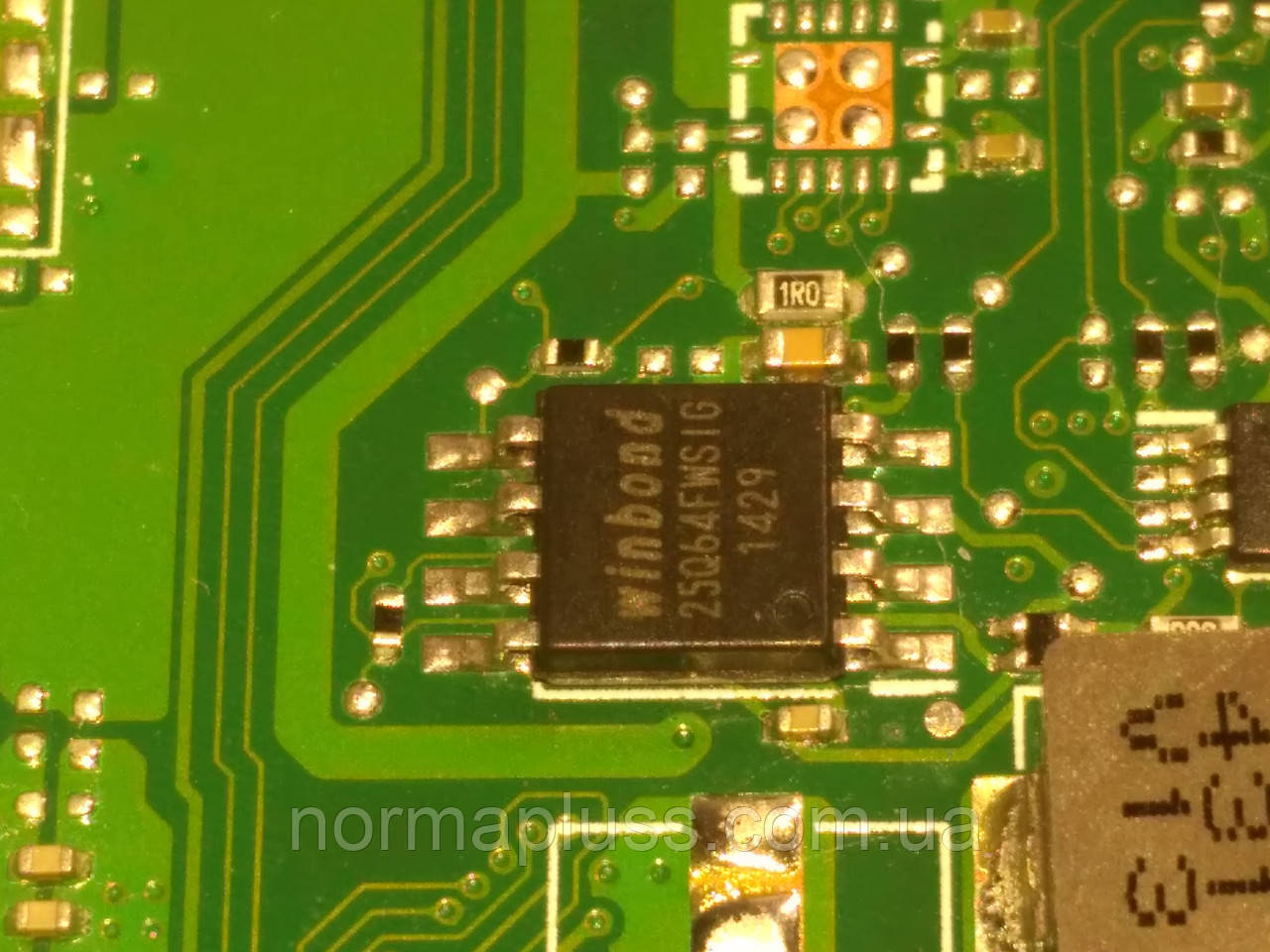

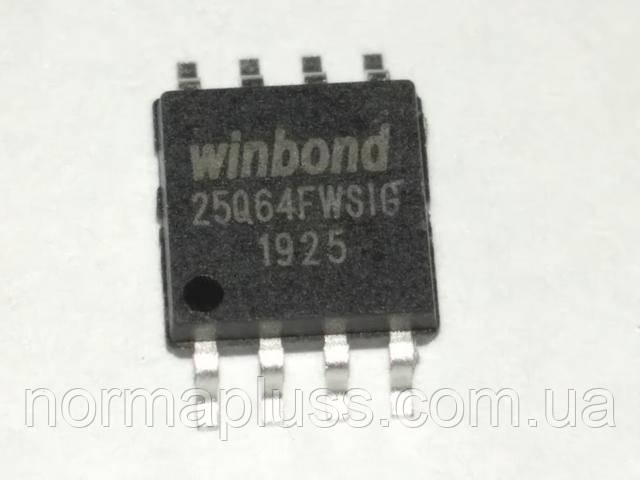

Спробуємо прочитати і записати чіп. Візьмемо наприклад розповсюджений чіп Winbond W25Q64FWSIG (Мал 5)

з напругою живлення 1,8V (на чіпі позначається FW)

(Мал 5. Мікросхема W25Q64FWSIG)

1. Підключаємо програматор до USB порта комп'ютера.

2. Встановлюємо необхідні драйвери і версію програми

(Версія програми має бути не старша 1.34 це потрібно для коректного автовизначення чіпів).

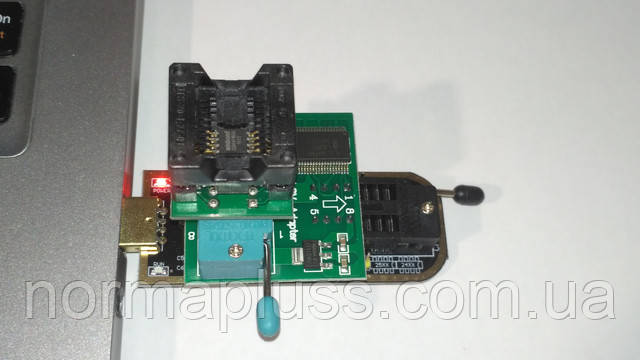

3. Складаємо все разом (програматор, перехідник 1,8V, перехідник SOP-DIP і чіп) і приєднуємо до USB порта компютера.

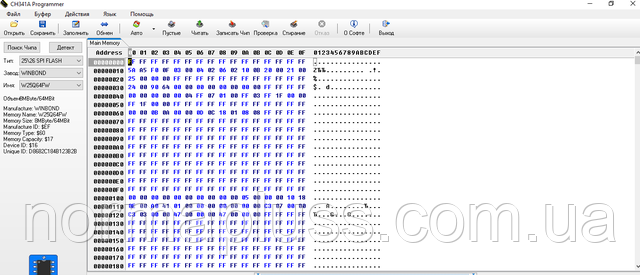

4. Запускаємо програму, натискаємо автодетект чіпа і зі списку обираємо W25Q64FW.

5. Натискаємо читати.

Тепер файл можна зберегти на комп'ютері.

6. Зберігаємо, стираємо чіп і натискаємо відкрити для вибору нового файлу для запису.

7. Натискаємо записати.

Запис пройшов успішно.

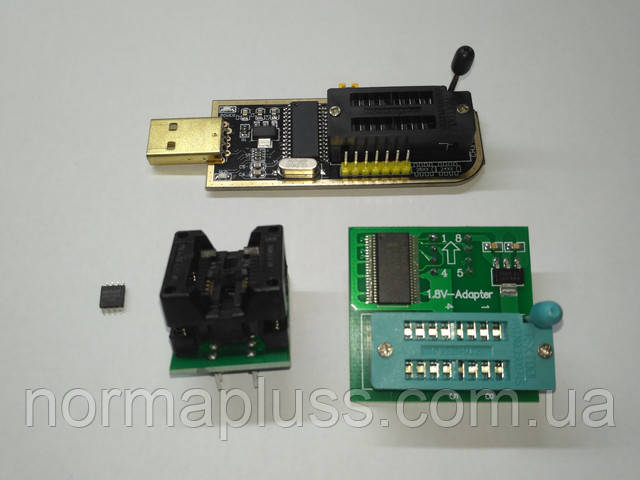

Отже для коректної прошивки знадобиться : програматор, перехідник-адаптер 1,8V, перехідник SOP-8 на DIP-8 і сам чіп.
